Vị trí lắp cửa cuốn chống cháy không nên được quyết định chỉ vì một ô cửa có kích thước lớn hoặc cần đóng mở thường xuyên. Với nhà xưởng và công trình thương mại, vị trí cửa cần được xem xét trong tổng thể phân khu của công trình, đường di chuyển của người và hàng hóa, cấu tạo ô mở, kết cấu bao quanh cũng như các hệ thống kỹ thuật đi qua khu vực đó.

Hiểu đơn giản, trước khi hỏi “lắp cửa ở đâu”, chủ đầu tư và đơn vị thiết kế cần xác định ranh giới nào trong công trình cần được kiểm soát khi xảy ra sự cố, sau đó mới rà soát những ô mở nằm trên ranh giới đó. Cách tiếp cận này giúp tránh tình trạng chọn cửa trước rồi mới tìm vị trí lắp, hoặc đến giai đoạn hoàn thiện mới phát hiện cửa xung đột với trần, đường ống, máng cáp hay luồng thoát.

Bạn có thể tham khảo nhóm cửa cuốn chống cháy hiện có trên website Austdoor HCM để hình dung nhóm giải pháp. Tuy nhiên, model, cấu hình, yêu cầu kỹ thuật và cách tích hợp cụ thể vẫn cần được đối chiếu với hồ sơ của từng dự án.

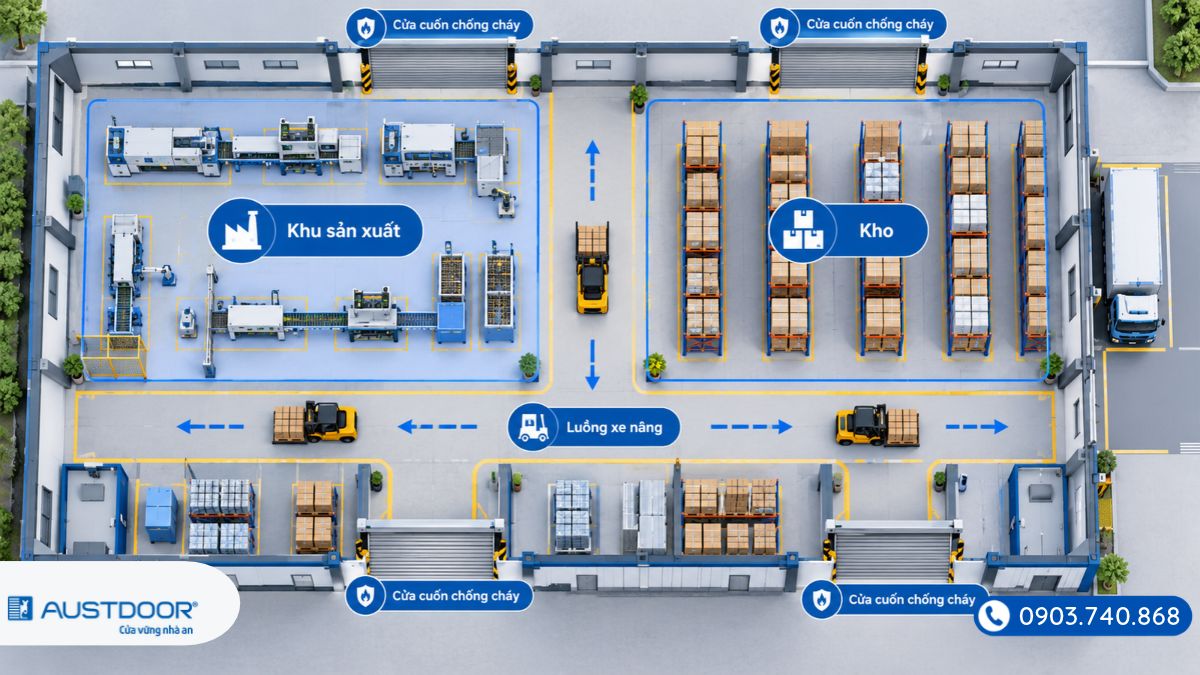

Nên xác định ranh giới và ô mở cần kiểm soát trước khi chốt vị trí cửa.

Vị trí cửa chống cháy nên bắt đầu từ ranh giới cần kiểm soát

Trong một mặt bằng lớn, không phải mọi lối đi hay ô mở đều có cùng vai trò. Có ô mở chỉ phục vụ giao thông nội bộ, có vị trí nằm giữa hai khu chức năng khác nhau, và cũng có ô mở nằm trên ranh giới đã được xác định trong hồ sơ thiết kế PCCC của dự án. Vì vậy, bố trí cửa cuốn chống cháy cần được xem xét theo chính ranh giới này thay vì nhìn riêng từng cửa.

Một cách rà soát thực tế là đặt bản vẽ kiến trúc, mặt bằng phân khu và bản vẽ hệ thống liên quan cạnh nhau. Tại mỗi ô mở nằm trên ranh giới cần kiểm soát, đội dự án xem xét ba vấn đề: ô mở phục vụ ai hoặc phương tiện gì, khi cửa đóng thì luồng di chuyển bị ảnh hưởng ra sao, và xung quanh ô cửa có đủ điều kiện bố trí thân cửa, ray, vùng cuốn cùng các hệ thống liên quan hay không.

Hạng mục cần rà soát	Câu hỏi cần trả lời	Ý nghĩa đối với vị trí cửa
Ranh giới phân khu	Ô mở có nằm trên ranh giới được xác định trong hồ sơ dự án không?	Giúp tránh lắp cửa theo cảm tính hoặc chỉ theo nhu cầu sử dụng thông thường.
Luồng người và hàng	Khi cửa đóng, người, xe nâng hoặc hàng hóa đang đi theo tuyến nào?	Giúp phát hiện xung đột giữa chức năng đóng cửa và vận hành thực tế.
Kết cấu ô mở	Hai bên, phía trên và vùng lô cuốn có đủ không gian để triển khai giải pháp theo hồ sơ kỹ thuật không?	Ảnh hưởng trực tiếp đến khả năng lắp đặt và phối hợp kết cấu.
M&E và trần	Ống, máng cáp, trần hoặc thiết bị có đi qua vùng hoạt động của cửa không?	Giảm nguy cơ phải dời hệ thống hoặc chỉnh sửa mặt bằng khi thi công.

Những vị trí nên được xem xét trong nhà xưởng

Với cửa cuốn chống cháy nhà xưởng, nhu cầu đóng mở thường gắn với luồng nguyên vật liệu, xe đẩy, xe nâng hoặc kết nối giữa các khu chức năng. Do đó, một ô mở có thể cần giữ thông thoáng trong vận hành hằng ngày nhưng đồng thời vẫn nằm trên một ranh giới cần kiểm soát theo thiết kế dự án.

Ô mở giữa khu sản xuất và khu lưu kho

Nếu hồ sơ dự án xác định hai khu vực này thuộc các vùng cần được tách biệt, ô mở phục vụ vận chuyển vật tư là vị trí cần được rà soát kỹ. Không nên chỉ nhìn chiều rộng cửa; đội thiết kế cần đồng thời đánh giá tần suất xe qua lại, khoảng trống hai bên, vùng tập kết hàng và khả năng giữ khu vực đóng cửa không bị vật tư chắn.

Ô mở dành cho xe nâng hoặc thiết bị vận chuyển

Đây là vị trí dễ phát sinh xung đột giữa yêu cầu vận hành và yêu cầu đóng cửa. Nếu phía trước cửa thường xuyên có pallet, xe đẩy hoặc hàng chờ, cần tính từ giai đoạn layout để dành vùng hoạt động hợp lý. Một cửa được bố trí đúng trên bản vẽ nhưng thường xuyên bị vật cản chiếm vùng đóng vẫn tạo ra vấn đề khi vận hành thực tế.

Ô mở sau khi thay đổi hoặc cải tạo mặt bằng

Khi nhà xưởng thay đổi vách ngăn, mở thêm cửa hoặc chuyển công năng một khu vực, vị trí cửa đang có không nên mặc nhiên được xem là vẫn phù hợp. Đây là lúc nên đối chiếu lại ranh giới, luồng vận chuyển và hệ thống kỹ thuật.  có thể đọc thêm bài kiểm tra cửa cuốn chống cháy sau cải tạo để tiếp tục hành trình nội dung.

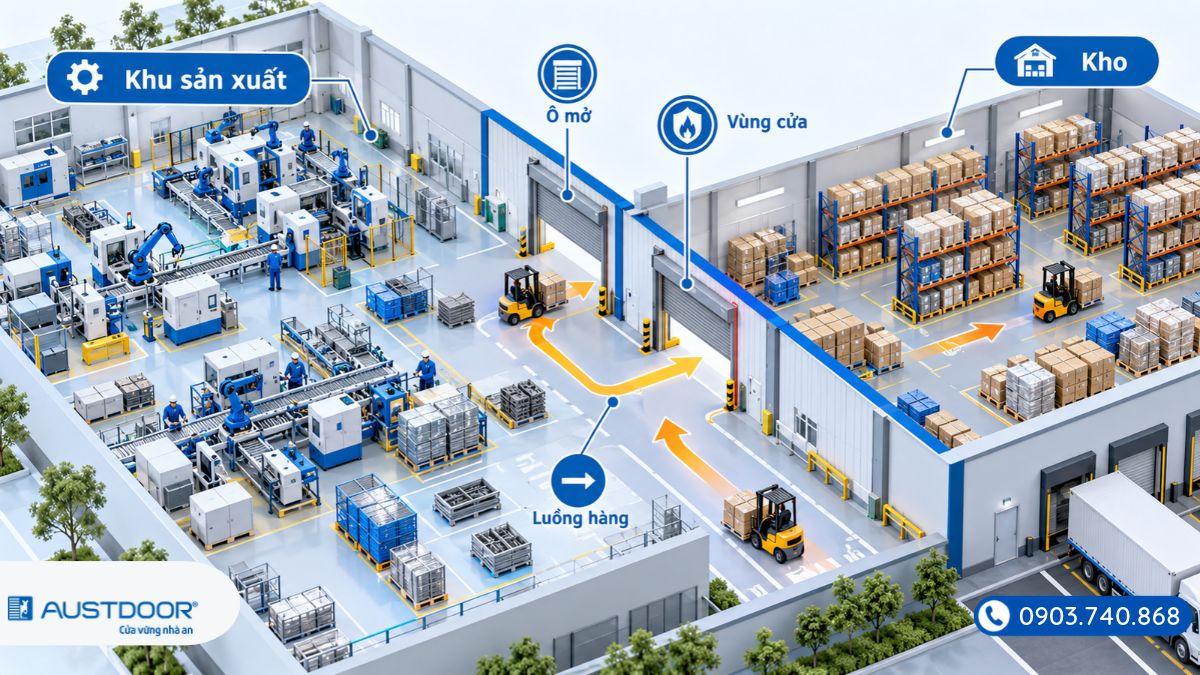

Luồng xe, khu tập kết hàng và vùng hoạt động của cửa cần được xem cùng một mặt bằng.

Công trình thương mại cần rà soát vị trí nào?

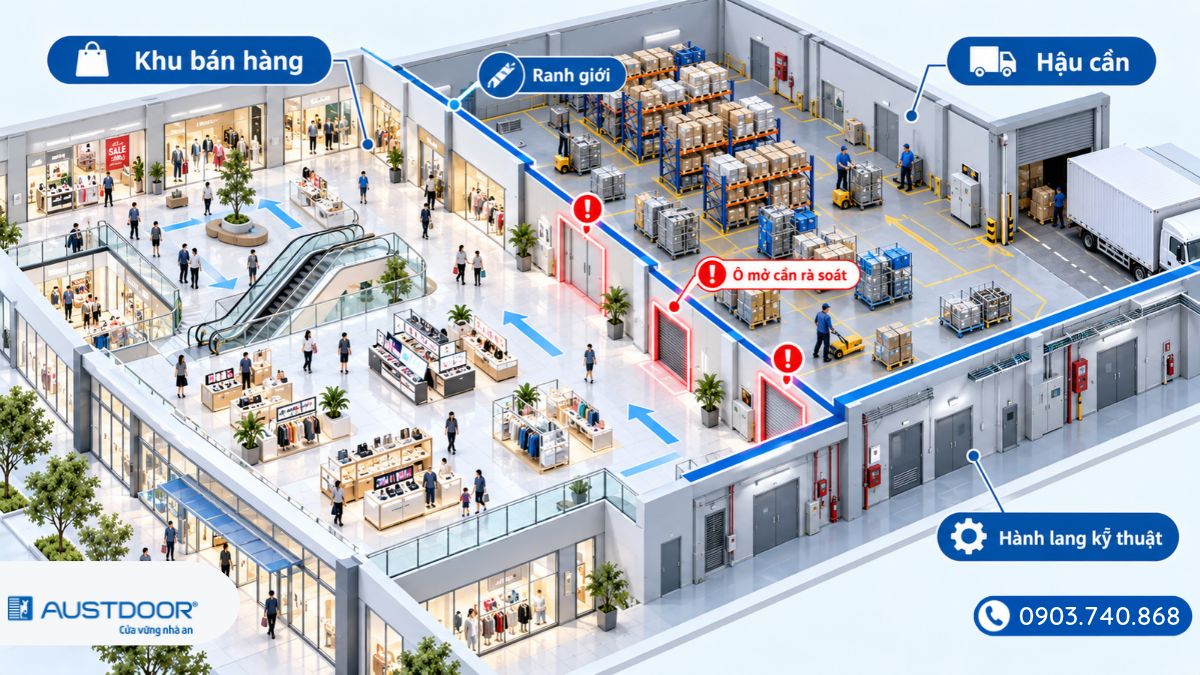

Tại trung tâm thương mại, showroom hoặc công trình có nhiều khu chức năng, bài toán thường phức tạp hơn do cùng một mặt bằng có khách hàng, nhân viên vận hành, khu hậu cần, hành lang kỹ thuật và nhiều hệ thống M&E. Vì vậy, cửa cuốn chống cháy trung tâm thương mại cần được xem như một phần của tổng thể mặt bằng thay vì một hạng mục độc lập.

Những ô mở nằm giữa khu vực kinh doanh và khu hậu cần, giữa các khu chức năng khác nhau hoặc trên một ranh giới đã được xác định trong hồ sơ dự án là những điểm cần đưa vào danh sách rà soát. Tuy nhiên, không thể kết luận một vị trí bắt buộc phải lắp cửa chỉ dựa trên tên khu vực. Quyết định cuối cùng phải dựa trên hồ sơ thiết kế PCCC và yêu cầu cụ thể của công trình.

Không để vị trí cửa xung đột với luồng thoát và vận hành

Một trong những điểm quan trọng nhất khi chọn vị trí là kiểm tra điều gì xảy ra khi cửa chuyển sang trạng thái đóng. Đường đi thường ngày có thể thay đổi, khu vực đang thông thoáng có thể trở thành một ranh giới kín và vật cản để gần cửa có thể ảnh hưởng đến quá trình vận hành.

Vì vậy, cửa cuốn chống cháy không nên được xem như một giải pháp thay thế mặc định cho cửa thoát người. Luồng thoát, cửa dành cho người đi bộ và phương án vận hành khi có sự cố cần được đơn vị thiết kế kiểm tra theo hồ sơ của dự án.

Tình huống	Điểm cần kiểm tra trước khi chốt vị trí
Lối xe nâng đi qua thường xuyên	Vùng dừng xe, hàng chờ, tầm nhìn và nguy cơ vật cản nằm dưới cửa.
Khu vực có người qua lại	Luồng người khi cửa đóng và phương án lối đi được xác định trong hồ sơ.
Ô mở gần khu chứa hàng	Khoảng trống vận hành có bị pallet hoặc vật tư chiếm dụng hay không.
Mặt bằng cải tạo	Ranh giới mới có còn tương thích với vị trí cửa và hệ thống đang tồn tại không.

Phải phối hợp kiến trúc, kết cấu và M&E trước khi chốt cửa

Một vị trí hợp lý trên mặt bằng chưa chắc đã thi công thuận lợi. Quanh ô cửa thường có dầm, trần, ống kỹ thuật, máng cáp, thiết bị, biển bảng hoặc các hạng mục hoàn thiện khác. Nếu cửa chỉ được đưa vào bản vẽ ở giai đoạn cuối, khả năng phải điều chỉnh các hệ thống xung quanh sẽ cao hơn.

Hệ thống điều khiển và cách cửa phối hợp với hệ thống cảnh báo của công trình cũng cần được xác nhận trong hồ sơ kỹ thuật. Không nên tự giả định kiểu tín hiệu, trình tự hoạt động hoặc thông số điều khiển nếu chưa có tài liệu của dự án và sản phẩm.

Kiểm tra vùng cửa cùng kết cấu, trần và M&E trước khi khóa bản vẽ thi công.

Quy trình 6 bước rà soát vị trí cửa cuốn chống cháy

Để tránh lựa chọn vị trí theo từng bộ môn riêng lẻ, chủ đầu tư và đơn vị thiết kế có thể dùng trình tự dưới đây làm checklist phối hợp. Đây là trình tự quản lý thiết kế, không thay thế hồ sơ PCCC hoặc yêu cầu nghiệm thu của công trình.

1. Xác định ranh giới: đối chiếu mặt bằng và hồ sơ dự án để biết khu vực nào cần được kiểm soát.
2. Đánh dấu các ô mở: liệt kê cửa, lối xe, lối chuyển hàng hoặc khoảng mở nằm trên ranh giới đó.
3. Kiểm tra luồng vận hành: xem người, xe và hàng hóa sử dụng ô mở như thế nào trong ngày.
4. Khảo sát kiến trúc – kết cấu: rà soát không gian hai bên, phía trên và các bề mặt chịu liên kết theo tài liệu kỹ thuật.
5. Phối hợp M&E: kiểm tra trần, ống, máng cáp, hệ thống cảnh báo và các thiết bị có khả năng xung đột.
6. Khóa phương án theo hồ sơ dự án: chỉ chốt model, cấu hình và logic vận hành sau khi các bộ môn liên quan đã thống nhất.

Những lỗi bố trí dễ phát sinh khi thiết kế

Lỗi phổ biến không nhất thiết nằm ở bản thân cửa mà ở cách hạng mục được đưa vào dự án. Chẳng hạn, đội kiến trúc chừa một ô mở nhưng chưa kiểm tra vùng phía trên; M&E đi ống qua vị trí lô cuốn; khu vận hành lại dùng khoảng trước cửa làm nơi tập kết hàng. Khi các xung đột này chỉ được phát hiện lúc thi công, việc xử lý thường phức tạp hơn so với phối hợp ngay trên bản vẽ.

• Chọn vị trí chỉ vì ô cửa lớn mà chưa đối chiếu ranh giới trong hồ sơ.
• Chốt cửa sau khi trần và M&E đã hoàn thiện thiết kế.
• Không tính đến vùng hàng hóa hoặc xe chờ trước cửa.
• Mặc định cửa cuốn có thể thay thế một lối thoát dành cho người.
• Chọn model trước khi xác định chức năng và điều kiện ô mở.
• Không dự kiến đường tiếp cận để kiểm tra và bảo trì sau khi công trình vận hành.

Khi nào nên khảo sát kỹ thuật tại công trình?

Khảo sát nên được thực hiện khi dự án chuẩn bị khóa thiết kế ô mở, khi mặt bằng đang cải tạo, khi các bộ môn có dấu hiệu xung đột hoặc khi vị trí cửa hiện hữu không còn phù hợp với layout mới. Với công trình đang vận hành, nếu cửa thử đóng nhưng dừng giữa chừng, đóng không kín hoặc xuất hiện dấu hiệu bất thường, không nên tiếp tục thử nhiều lần để “xem có tự hết lỗi hay không”.

Trường hợp này có thể chuyển sang bài cửa cuốn chống cháy không đóng hết khi thử hệ thống để rà soát theo hướng sửa chữa. Nếu cần kiểm tra hệ thống đang sử dụng, có thể tham khảo thêm dịch vụ bảo hành cửa cuốn.

Câu hỏi thường gặp về vị trí lắp cửa cuốn chống cháy

Cửa cuốn chống cháy có phải lắp ở cửa chính nhà xưởng không?

Không thể kết luận chỉ dựa vào việc đó là cửa chính. Vị trí cần được đối chiếu với ranh giới phân khu, chức năng ô mở và hồ sơ thiết kế PCCC của công trình.

Có thể dùng cửa cuốn chống cháy thay cho cửa thoát người không?

Không nên mặc định hai chức năng này thay thế cho nhau. Luồng thoát và cửa dành cho người cần được đơn vị thiết kế kiểm tra riêng theo hồ sơ dự án.

Trung tâm thương mại nên bố trí cửa chống cháy ở khu vực nào?

Nên rà soát các ô mở nằm trên ranh giới giữa những khu chức năng được xác định trong hồ sơ dự án, đặc biệt nơi có giao cắt giữa khu kinh doanh, hậu cần hoặc hành lang kỹ thuật. Vị trí cụ thể vẫn phải được xác nhận từ hồ sơ thiết kế.

Cải tạo mặt bằng có cần kiểm tra lại vị trí cửa không?

Có. Khi thay đổi vách, ô mở, công năng hoặc luồng di chuyển, nên rà soát lại vị trí cửa cùng kiến trúc, kết cấu và M&E thay vì giữ nguyên phương án cũ theo mặc định.

Nên chọn model cửa trước hay xác định vị trí trước?

Nên làm rõ chức năng, vị trí, điều kiện ô mở và yêu cầu trong hồ sơ dự án trước. Sau đó mới chọn model và cấu hình phù hợp dựa trên tài liệu kỹ thuật đã được xác nhận.

Kết luận

Điểm quan trọng khi xác định vị trí lắp cửa cuốn chống cháy là không tách cửa khỏi tổng thể công trình. Hãy bắt đầu từ ranh giới trong hồ sơ dự án, rà soát ô mở và luồng di chuyển, sau đó phối hợp kiến trúc, kết cấu và M&E trước khi khóa phương án. Cách làm này giúp dự án giảm xung đột khi thi công và tạo điều kiện thuận lợi hơn cho vận hành, kiểm tra sau này.
