Tủ điều khiển PLC cửa cuốn nhà máy
( 19-06-2026 - 09:14 AM ) - Lượt xem: 126
Tủ điều khiển PLC cửa cuốn giúp nhà máy tích hợp cảm biến, liên động an toàn và tự động hóa vận hành. Xem khi nào nên dùng, checklist khảo sát và lưu ý kỹ thuật.
Trong các nhà máy, kho logistics hoặc khu vực sản xuất có tần suất vận hành cao, tủ điều khiển PLC cửa cuốn thường được cân nhắc khi hệ cửa không chỉ cần đóng/mở thủ công mà còn phải liên động với cảm biến, tín hiệu an toàn, nút dừng khẩn cấp, đèn cảnh báo hoặc hệ thống quản lý vận hành. Khác với bộ điều khiển dân dụng thông thường, giải pháp PLC cần được khảo sát theo tải cửa, vị trí lắp đặt, luồng xe nâng, nguồn điện, yêu cầu an toàn và kịch bản vận hành thực tế của từng nhà máy.
Bài viết này giúp phòng kỹ thuật, nhà thầu M&E và quản lý sản xuất hiểu khi nào nên tích hợp PLC cửa cuốn nhà máy, những hạng mục nào cần kiểm tra trước khi triển khai và vì sao Austdoor HCM cần khảo sát thực tế trước khi đề xuất phương án phù hợp.

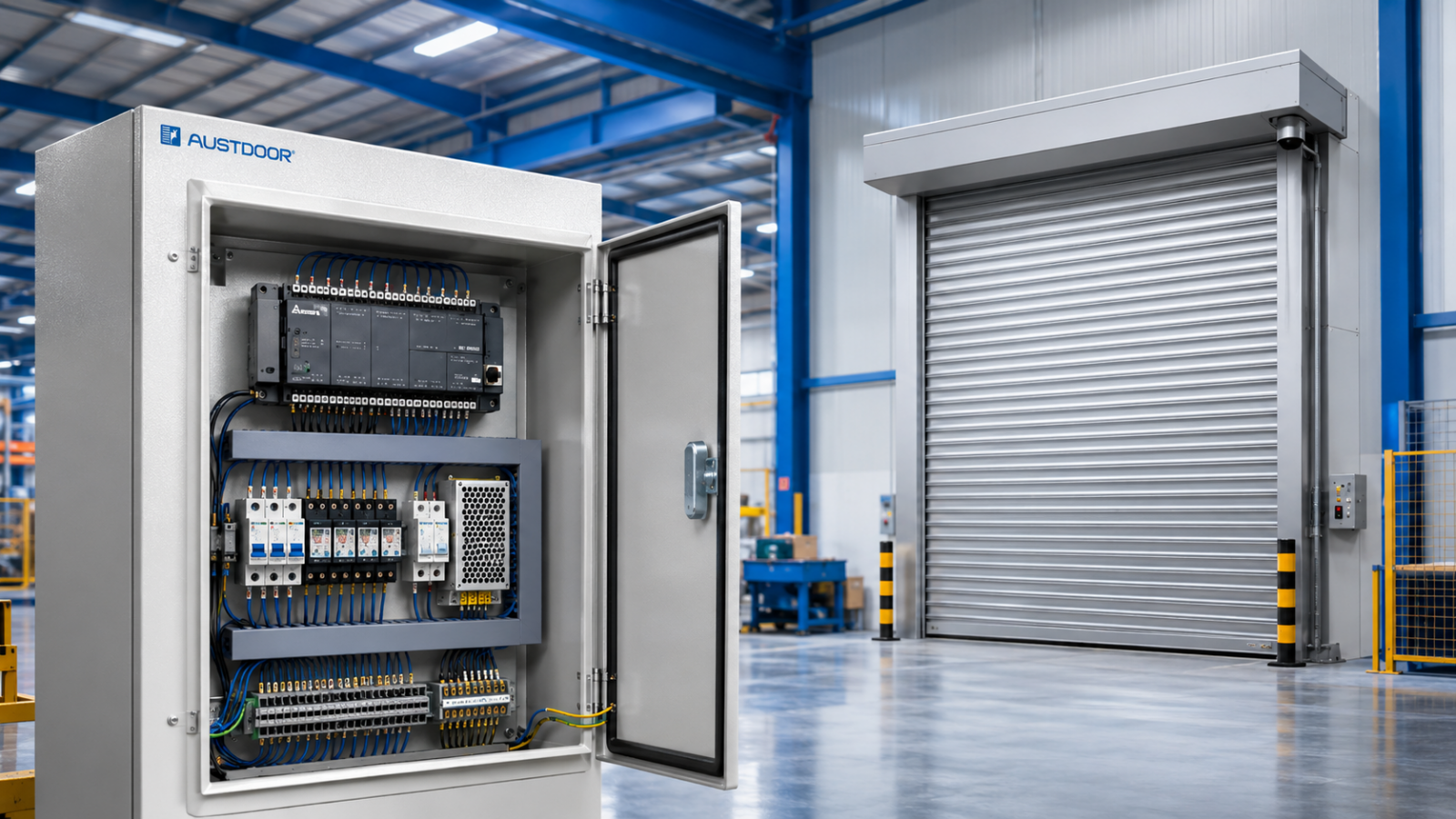

Tủ điều khiển PLC giúp hệ cửa cuốn công nghiệp vận hành theo kịch bản kỹ thuật được thiết kế riêng cho nhà máy.
Tủ điều khiển PLC cửa cuốn là gì?
Tủ điều khiển PLC cửa cuốn là hệ tủ điện sử dụng bộ điều khiển lập trình để tiếp nhận tín hiệu đầu vào, xử lý logic vận hành và xuất lệnh điều khiển cho cửa cuốn công nghiệp. Trong môi trường nhà máy, PLC thường được dùng khi cửa cần phối hợp với nhiều thiết bị ngoại vi thay vì chỉ đóng/mở bằng nút bấm hoặc remote.
Về bản chất, PLC không phải là “phụ kiện bắt buộc” cho mọi cửa cuốn. Đây là giải pháp kỹ thuật được cân nhắc khi công trình có yêu cầu cao hơn về tự động hóa, kiểm soát an toàn, phân quyền thao tác, liên động nhiều cửa hoặc cần kết nối với hệ thống vận hành khác của nhà máy.
Khác gì so với bộ điều khiển cửa cuốn thông thường?
Bộ điều khiển thông thường phù hợp với nhu cầu đóng/mở cơ bản, số lượng tín hiệu ít và kịch bản vận hành đơn giản. Trong khi đó, điều khiển cửa cuốn công nghiệp bằng PLC phù hợp hơn khi cần xử lý nhiều điều kiện cùng lúc, ví dụ chỉ cho phép cửa mở khi khu vực an toàn, dừng cửa khi có vật cản, bật đèn/còi cảnh báo trước khi vận hành hoặc liên động với khu vực bốc dỡ hàng.
| Tiêu chí | Bộ điều khiển thông thường | Tủ điều khiển PLC cửa cuốn |
|---|---|---|
| Mục đích sử dụng | Đóng/mở cửa theo lệnh cơ bản. | Điều khiển theo logic vận hành, liên động an toàn và tích hợp thiết bị ngoại vi. |
| Khả năng mở rộng | Giới hạn theo bộ điều khiển sẵn có. | Có thể thiết kế theo tín hiệu cảm biến, nút nhấn, cảnh báo, liên động nhiều cửa hoặc yêu cầu riêng của nhà máy. |
| Độ phù hợp | Nhà phố, cửa hàng, kho nhỏ hoặc công trình vận hành đơn giản. | Nhà máy, kho vận, khu vực xe nâng, dây chuyền sản xuất hoặc hệ cửa công nghiệp cần tự động hóa. |
| Yêu cầu khảo sát | Thường đơn giản hơn, chủ yếu kiểm tra cửa, motor và nguồn điện. | Cần khảo sát nguồn điện, tín hiệu điều khiển, thiết bị an toàn, luồng vận hành và yêu cầu tích hợp thực tế. |
Khi nào nhà máy nên tích hợp tủ điều khiển PLC cửa cuốn?
Nhà máy nên cân nhắc tích hợp tủ điều khiển PLC cửa cuốn khi hệ cửa ảnh hưởng trực tiếp đến an toàn, năng suất, luồng xe nâng, xuất nhập hàng hoặc quy trình sản xuất. Với các công trình chỉ cần đóng/mở đơn giản, giải pháp PLC có thể chưa cần thiết; nhưng với hệ cửa có nhiều điều kiện vận hành, PLC giúp kiểm soát logic tốt hơn.
| Tình huống tại nhà máy | Vì sao nên cân nhắc PLC? | Thông tin cần khảo sát |
|---|---|---|
| Cửa vận hành với tần suất cao trong ca sản xuất | Cần kiểm soát chu kỳ đóng/mở, tín hiệu cảnh báo và điều kiện an toàn trước khi vận hành. | Tần suất sử dụng, thời gian vận hành, môi trường bụi/nhiệt/ẩm và loại motor hiện hữu. |
| Khu vực có xe nâng, xe tải hoặc băng chuyền đi qua | Cần tích hợp cảm biến cửa cuốn, tín hiệu cảnh báo và kịch bản dừng an toàn. | Luồng di chuyển, điểm mù, vị trí cảm biến, khoảng cách quan sát và phương án cảnh báo. |
| Nhiều cửa cần liên động hoặc phân vùng vận hành | PLC có thể xử lý logic liên động theo khu vực, tránh thao tác sai trong quá trình xuất nhập hàng. | Số lượng cửa, khu vực vận hành, cấp quyền thao tác và yêu cầu liên động cụ thể. |
| Cần kết nối với hệ thống quản lý hoặc tín hiệu ngoại vi | Hệ tủ PLC giúp tiếp nhận/xuất tín hiệu theo phương án kỹ thuật được thống nhất với đội M&E. | Chuẩn tín hiệu, sơ đồ đấu nối, yêu cầu giám sát và phạm vi tích hợp thực tế. |
Nếu doanh nghiệp đang triển khai mới hệ cửa cho khu sản xuất, có thể tham khảo thêm nhóm cửa cuốn công nghiệp để định hướng dòng cửa phù hợp trước khi chốt phương án điều khiển.
Những hạng mục có thể tích hợp trong hệ điều khiển PLC cửa cuốn
Một hệ điều khiển cửa cuốn công nghiệp bằng PLC không chỉ gồm tủ điện và bộ lập trình. Tùy hiện trạng công trình, hệ thống có thể bao gồm cảm biến an toàn, nút nhấn, công tắc hành trình, đèn cảnh báo, còi báo, nút dừng khẩn cấp, thiết bị bảo vệ nguồn và các tín hiệu liên động khác. Phạm vi tích hợp cần được xác nhận sau khảo sát thực tế.
Cảm biến an toàn, nút dừng khẩn cấp và cảnh báo vận hành
Với khu vực có người, xe nâng hoặc hàng hóa đi qua, cảm biến an toàn là hạng mục cần được đánh giá cẩn thận. Tùy thiết kế, cảm biến có thể hỗ trợ phát hiện vật cản, kiểm soát vùng nguy hiểm hoặc gửi tín hiệu về PLC để xử lý lệnh dừng. Nút dừng khẩn cấp nên được bố trí ở vị trí dễ thao tác, phù hợp với thực tế vận hành của nhà máy.
Đối với các công trình có yêu cầu an toàn cao, doanh nghiệp nên triển khai thêm bài toán kiểm tra cảm biến, tình trạng tín hiệu và logic dừng/mở. Khi có bài riêng, có thể liên kết sang cảm biến an toàn cửa cuốn công nghiệp để người đọc hiểu sâu hơn.
Liên động cửa, phân quyền vận hành và kết nối hệ thống quản lý
Một số nhà máy cần nhiều cửa hoạt động theo thứ tự, theo ca sản xuất hoặc theo vùng kiểm soát. Trong trường hợp này, tự động hóa cửa cuốn bằng PLC có thể giúp hạn chế thao tác nhầm, hỗ trợ phân quyền vận hành và tạo kịch bản liên động theo yêu cầu kỹ thuật. Tuy nhiên, việc kết nối với hệ thống quản lý trung tâm, BMS, SCADA hoặc hệ thống bảo vệ cần có sơ đồ tín hiệu cụ thể từ phía chủ đầu tư hoặc nhà thầu M&E.

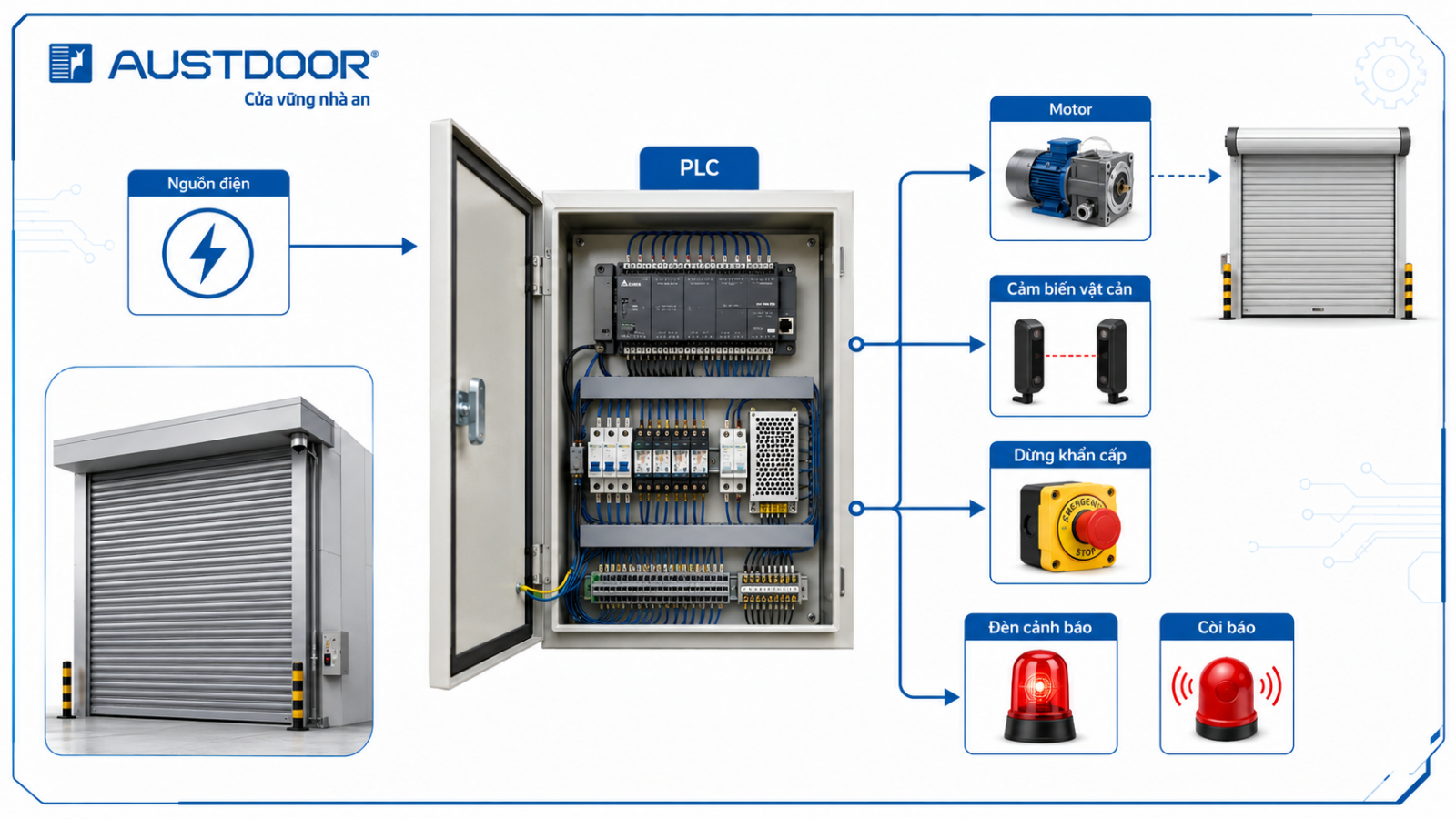

Sơ đồ tích hợp cần thể hiện rõ nguồn điện, tín hiệu điều khiển, cảm biến an toàn và kịch bản dừng khẩn cấp.
Lợi ích của tủ điều khiển PLC cho cửa cuốn nhà máy
Lợi ích lớn nhất của PLC cửa cuốn nhà máy là giúp hệ cửa vận hành theo logic đã được chuẩn hóa, giảm phụ thuộc vào thao tác thủ công và tăng khả năng kiểm soát an toàn. Đây là điểm đặc biệt quan trọng trong nhà máy có nhiều ca làm việc, nhiều nhóm vận hành hoặc khu vực giao cắt giữa người, xe nâng và hàng hóa.
- Chuẩn hóa quy trình vận hành: cửa chỉ hoạt động khi thỏa điều kiện được thiết kế, giúp giảm thao tác sai.
- Tăng khả năng kiểm soát an toàn: PLC có thể xử lý tín hiệu từ cảm biến, nút dừng khẩn cấp, công tắc giới hạn hoặc cảnh báo.
- Phù hợp môi trường công nghiệp: dễ xây dựng kịch bản cho cửa kho, cửa nhà xưởng, khu vực xe nâng hoặc khu bốc dỡ hàng.
- Hỗ trợ mở rộng về sau: khi nhà máy thay đổi luồng vận hành, có thể đánh giá lại logic điều khiển thay vì thay toàn bộ hệ thống.
- Thuận tiện cho đội kỹ thuật: hệ thống có sơ đồ tủ điện, điểm đấu nối và logic rõ ràng sẽ dễ kiểm tra, bảo trì hơn.
Với các kho có luồng xe nâng và xuất nhập hàng liên tục, doanh nghiệp cũng có thể tham khảo thêm giải pháp thi công cửa cuốn cho kho logistics để lựa chọn phương án cửa, motor và điều khiển đồng bộ hơn.
Quy trình khảo sát trước khi thiết kế tủ PLC cửa cuốn
Không nên thiết kế tủ điều khiển PLC cửa cuốn chỉ dựa trên kích thước ô cửa hoặc bản vẽ kiến trúc. Để phương án điều khiển phù hợp, đội kỹ thuật cần khảo sát đồng thời phần cơ khí cửa, motor, nguồn điện, luồng vận hành, thiết bị an toàn và yêu cầu tích hợp của nhà máy.
- Khảo sát vị trí cửa: đo ô chờ, chiều cao thông thủy, ray, trục, không gian lắp đặt và vật cản xung quanh.
- Kiểm tra loại cửa và motor: xác định dòng cửa, tải trọng vận hành, tình trạng motor, phương án đóng/mở hiện tại.
- Đánh giá nguồn điện: kiểm tra nguồn cấp, tủ điện gần nhất, phương án bảo vệ, tiếp địa và đường đi dây.
- Phân tích luồng vận hành: xác định người thao tác, xe nâng, xe tải, hàng hóa, thời điểm đóng/mở và rủi ro va chạm.
- Xác định tín hiệu cần tích hợp: cảm biến, nút nhấn, công tắc hành trình, đèn/còi cảnh báo, liên động cửa, tín hiệu từ hệ thống khác.
- Thống nhất logic điều khiển: mô tả kịch bản đóng/mở, dừng khẩn cấp, cảnh báo, ưu tiên an toàn và chế độ vận hành thủ công khi cần.
- Đề xuất phương án kỹ thuật: lập danh mục hạng mục cần dùng, sơ đồ nguyên lý, phạm vi thi công và phần thông tin cần bổ sung.
Nếu doanh nghiệp đang ở giai đoạn xây dựng hoặc cải tạo nhà xưởng, nên kết hợp khảo sát tủ PLC cùng hạng mục lắp đặt cửa cuốn công nghiệp. Cách làm này giúp hạn chế sửa đổi đường điện, vị trí cảm biến hoặc bố trí tủ sau khi công trình đã hoàn thiện.
Khảo sát thực tế giúp xác định đúng tín hiệu điều khiển, nguồn điện và vị trí thiết bị an toàn.
Checklist kỹ thuật trước khi chốt phương án tủ điều khiển PLC cửa cuốn
Checklist dưới đây giúp phòng kỹ thuật nhà máy chuẩn bị thông tin trước khi làm việc với đơn vị lắp đặt. Càng chuẩn bị rõ yêu cầu vận hành, phương án tự động hóa cửa cuốn càng dễ được thiết kế đúng nhu cầu và tránh phát sinh trong quá trình thi công.
| Nhóm kiểm tra | Nội dung cần chuẩn bị | Ghi chú kỹ thuật |
|---|---|---|
| Cửa và motor | Loại cửa, kích thước, tải trọng, tình trạng motor, chế độ đóng/mở hiện tại. | Không tự suy đoán tải motor nếu chưa có hồ sơ kỹ thuật. |
| Nguồn điện | Nguồn cấp, vị trí tủ điện, phương án đi dây, thiết bị bảo vệ và tiếp địa. | Cần kỹ thuật điện kiểm tra thực tế trước khi đấu nối. |
| Tín hiệu an toàn | Cảm biến vật cản, nút dừng khẩn cấp, công tắc hành trình, đèn/còi cảnh báo. | Vị trí lắp phải phù hợp luồng người và xe nâng. |
| Logic vận hành | Mở theo nút nhấn, theo tín hiệu cảm biến, theo ca sản xuất, liên động nhiều cửa hoặc vận hành thủ công. | Cần thống nhất bằng sơ đồ hoặc biên bản yêu cầu kỹ thuật. |
| Bảo trì và nghiệm thu | Điểm kiểm tra, chế độ vận hành thử, hướng dẫn thao tác và tài liệu bàn giao. | Nên nghiệm thu theo từng kịch bản đóng/mở, dừng khẩn cấp và cảnh báo. |
Lưu ý an toàn khi tích hợp PLC cho cửa cuốn công nghiệp
Tích hợp PLC cho cửa cuốn công nghiệp liên quan trực tiếp đến điện, cơ khí, an toàn vận hành và quy trình sản xuất. Vì vậy, doanh nghiệp không nên tự đấu nối hoặc thay đổi logic điều khiển nếu chưa có chuyên môn. Các thao tác như can thiệp tủ điện, đấu cảm biến, thay đổi tín hiệu điều khiển hoặc lập trình lại kịch bản cần được thực hiện bởi kỹ thuật viên có năng lực phù hợp.
- Không bỏ qua nút dừng khẩn cấp ở khu vực có người hoặc xe nâng hoạt động.
- Không đặt cảm biến ở vị trí dễ bị che khuất, bám bụi nặng hoặc va chạm cơ học.
- Không thiết kế logic chỉ ưu tiên tốc độ mà bỏ qua vùng an toàn.
- Không dùng chung tín hiệu với hệ thống khác nếu chưa thống nhất sơ đồ đấu nối.
- Không nghiệm thu hệ thống khi chưa chạy thử đủ các kịch bản vận hành chính.
Trong nhiều dự án, tủ điều khiển PLC chỉ là một phần của tổng thể giải pháp cửa công nghiệp. Chủ đầu tư nên xem xét đồng thời loại cửa, ray, trục, motor, cảm biến, nguồn điện, vị trí tủ và quy trình bảo trì sau bàn giao. Có thể tham khảo thêm trang công trình Austdoor để định hướng các nhóm dự án đã triển khai trên website.
Austdoor HCM tư vấn tủ điều khiển PLC cửa cuốn theo hiện trạng nhà máy
Với nhóm công trình nhà máy, kho vận và khu công nghiệp, Austdoor HCM khuyến nghị khảo sát thực tế trước khi đưa ra cấu hình tủ điều khiển PLC cửa cuốn. Mỗi công trình có đặc điểm khác nhau về kích thước cửa, motor, tần suất vận hành, nguồn điện, luồng xe nâng, yêu cầu an toàn và khả năng tích hợp với hệ thống hiện hữu.
Để được tư vấn phương án phù hợp, doanh nghiệp có thể chuẩn bị bản vẽ mặt bằng, vị trí cửa, ảnh hiện trạng tủ điện, yêu cầu vận hành và các tín hiệu cần tích hợp. Austdoor HCM sẽ tiếp nhận thông tin, khảo sát và đề xuất giải pháp theo phạm vi thực tế, tránh lựa chọn dư tính năng hoặc thiếu hạng mục an toàn quan trọng.
FAQ về tủ điều khiển PLC cửa cuốn nhà máy
Có phải cửa cuốn công nghiệp nào cũng cần tủ PLC không?
Không. Tủ PLC thường phù hợp với nhà máy, kho vận hoặc hệ cửa có yêu cầu liên động, cảm biến an toàn, dừng khẩn cấp, cảnh báo hoặc kết nối với hệ thống khác. Nếu cửa chỉ cần đóng/mở cơ bản, bộ điều khiển tiêu chuẩn có thể đã đáp ứng được nhu cầu.
Tủ điều khiển PLC cửa cuốn có tích hợp cảm biến vật cản được không?
Có thể tích hợp cảm biến vật cản hoặc các tín hiệu an toàn khác nếu thiết kế kỹ thuật phù hợp. Tuy nhiên, vị trí cảm biến, loại tín hiệu, logic xử lý và điều kiện dừng/mở cần được khảo sát thực tế để tránh lắp sai vị trí hoặc gây lỗi vận hành.
Nhà máy đang có cửa cuốn cũ có nâng cấp sang điều khiển PLC được không?
Có thể xem xét nâng cấp, nhưng cần kiểm tra tình trạng cửa, motor, nguồn điện, bộ điều khiển hiện hữu và yêu cầu tích hợp. Một số hệ cửa cũ có thể cần thay thế hoặc bổ sung hạng mục trước khi tích hợp PLC để đảm bảo an toàn.
Cần chuẩn bị gì trước khi yêu cầu tư vấn tủ PLC cửa cuốn?
Doanh nghiệp nên chuẩn bị ảnh hiện trạng cửa, bản vẽ mặt bằng nếu có, thông tin nguồn điện, số lượng cửa, tần suất vận hành, luồng xe nâng và yêu cầu tích hợp cảm biến/cảnh báo/liên động. Các thông tin này giúp đội kỹ thuật đánh giá nhanh phạm vi khảo sát.
Có nên tự đấu nối PLC cho cửa cuốn công nghiệp không?
Không nên tự đấu nối nếu không có chuyên môn điện công nghiệp và hiểu rõ hệ cửa. Việc đấu sai tín hiệu, bỏ qua bảo vệ nguồn hoặc thiết kế logic không an toàn có thể gây rủi ro cho người vận hành, hàng hóa và thiết bị trong nhà máy.
