Cửa cuốn công nghiệp kết nối cảm biến an toàn
( 20-06-2026 - 09:45 AM ) - Lượt xem: 115
Cảm biến an toàn cửa cuốn công nghiệp | Austdoor HCM Meta Description: Cảm biến an toàn cửa cuốn công nghiệp giúp giảm nguy cơ va chạm khi vận hành cửa nhà xưởng. Xem hạng mục cần kiểm tra, dấu hiệu lỗi, quy trình nghiệm thu và lưu ý bảo trì.
Cảm biến an toàn cửa cuốn công nghiệp là một phần quan trọng trong hệ thống vận hành cửa tại nhà xưởng, kho logistics, khu vực xuất nhập hàng hoặc lối di chuyển có xe nâng. Thiết bị này hỗ trợ phát hiện vật cản, trạng thái nguy hiểm hoặc tín hiệu bất thường để truyền lệnh về bộ điều khiển, từ đó dừng, đảo chiều hoặc cảnh báo theo phương án đã được thiết kế.
Để hệ thống an toàn cửa cuốn vận hành ổn định, nhà xưởng không nên chỉ kiểm tra riêng mắt cảm biến. Cần đánh giá đồng thời vị trí lắp, giá đỡ, dây tín hiệu, nguồn cấp, bộ tời, tủ điều khiển, nút dừng khẩn cấp, đèn cảnh báo và phản hồi thực tế khi cửa gặp vật cản. Đây là cách giảm rủi ro vận hành, hạn chế cửa đóng tiếp khi có người hoặc phương tiện đi qua khu vực cửa.
Với các công trình có tần suất đóng mở cao, khẩu độ lớn hoặc có luồng xe nâng thường xuyên, nên ưu tiên khảo sát giải pháp cửa cuốn công nghiệp theo điều kiện vận hành thực tế thay vì lắp đặt thiết bị an toàn theo một cấu hình cố định.
Tóm tắt nhanh: Cảm biến an toàn cần được kiểm tra cùng với cơ cấu cửa, bộ điều khiển và phương án dừng khẩn cấp. Nếu cửa vẫn tiếp tục đóng khi tín hiệu cảm biến bị che, có dấu hiệu phản hồi chậm, đảo chiều sai hoặc báo lỗi bất thường, nên tạm ngừng vận hành khu vực cửa và gọi kỹ thuật viên kiểm tra.
Kiểm tra cảm biến, vùng quét và tín hiệu phản hồi trước khi đưa cửa cuốn công nghiệp vào vận hành.
Cảm biến an toàn cửa cuốn công nghiệp là gì?
Cảm biến an toàn cửa cuốn công nghiệp là nhóm thiết bị có nhiệm vụ nhận biết vật cản, chuyển động, vị trí hoặc tình trạng bất thường trong vùng vận hành của cửa. Sau khi tiếp nhận tín hiệu, bộ điều khiển sẽ xử lý theo logic đã cài đặt như dừng cửa, đảo chiều, khóa thao tác hoặc kích hoạt đèn và còi cảnh báo.
Tùy loại cửa, tải trọng, chiều cao ô chờ, tần suất đóng mở và mức độ tự động hóa, giải pháp có thể sử dụng một hoặc kết hợp nhiều thiết bị. Ví dụ, một bộ cảm biến cửa cuốn quang điện có thể hỗ trợ phát hiện vật cản trên đường đi của cửa; trong khi cạnh an toàn ở đáy cửa hỗ trợ nhận biết va chạm trực tiếp. Tuy nhiên, các thiết bị này không thay thế cho việc tổ chức vùng vận hành an toàn, phân luồng xe nâng hoặc bố trí nút dừng khẩn cấp phù hợp.
Khi nào cửa cuốn nhà máy cần kiểm tra hoặc bổ sung cảm biến an toàn?
Không phải đến khi cửa cuốn gặp sự cố mới cần kiểm tra thiết bị an toàn. Với môi trường nhà máy, việc rà soát nên được thực hiện ngay từ giai đoạn lắp đặt, nghiệm thu, cải tạo dây chuyền hoặc khi thay đổi luồng di chuyển trong khu vực cửa. Đặc biệt, các vị trí có nhiều người qua lại và xe nâng hoạt động cần được đánh giá kỹ hơn.
- Cửa đặt tại khu vực xuất nhập hàng, cửa kho logistics hoặc lối đi chung với xe nâng.
- Cửa có khẩu độ lớn, chiều cao lớn hoặc tốc độ vận hành theo yêu cầu của nhà xưởng.
- Cửa được vận hành nhiều lần trong ngày, có nhiều ca sản xuất hoặc cần kiểm soát ra vào.
- Nhà xưởng vừa thay đổi mặt bằng, vị trí kệ hàng, làn đường nội bộ hoặc khu vực tập kết vật tư.
- Cửa từng va chạm, bị lệch ray, thay bộ tời, thay tủ điều khiển hoặc có dấu hiệu phản hồi bất thường.
- Hệ thống cần liên động với đèn cảnh báo, còi báo, quạt hút, băng tải, dock leveler hoặc thiết bị tự động khác.
Ở giai đoạn khảo sát ban đầu, doanh nghiệp cũng nên đối chiếu với bài tiêu chuẩn kỹ thuật cửa cuốn nhà xưởng để đánh giá tổng thể ray dẫn hướng, trục, bộ truyền động, nguồn điện, mặt bằng và giải pháp bảo vệ khu vực cửa.
Những hạng mục cần kiểm tra khi kết nối cảm biến an toàn
Kiểm tra cảm biến chỉ đạt hiệu quả khi thực hiện theo chuỗi từ cơ khí, điện, tín hiệu đến phản hồi vận hành. Bảng dưới đây giúp phòng kỹ thuật nhà máy rà soát các nhóm hạng mục chính trước khi nghiệm thu hoặc đưa cửa vào sử dụng thường xuyên.
| Hạng mục kiểm tra | Nội dung cần rà soát | Rủi ro nếu bỏ qua |
|---|---|---|
| Loại cảm biến và vị trí lắp | Xác định cảm biến quang, cảm biến vật cản, cạnh an toàn hoặc thiết bị hỗ trợ khác có phù hợp với vùng nguy hiểm và hướng di chuyển của cửa hay không. | Có điểm mù, không nhận biết người, xe nâng hoặc hàng hóa trong khu vực cửa. |
| Giá đỡ, vị trí quét và độ thẳng hàng | Kiểm tra độ chắc chắn của giá đỡ, hướng quét, vật che khuất, rung động từ xe nâng hoặc kết cấu nhà xưởng. | Tín hiệu chập chờn, báo giả hoặc không phát hiện vật cản đúng thời điểm. |
| Dây tín hiệu và ống bảo vệ | Quan sát dây bị kéo căng, gãy gập, chuột cắn, tiếp xúc môi trường bụi ẩm hoặc vị trí dễ va chạm. | Mất tín hiệu ngắt quãng, cửa phản hồi sai hoặc khó xác định nguyên nhân lỗi. |
| Nguồn cấp và tín hiệu đầu vào | Kiểm tra nguồn cấp ổn định, trạng thái đèn báo, đầu vào trên bộ điều khiển và điểm đấu nối theo hồ sơ kỹ thuật. | Cảm biến có điện nhưng tín hiệu không truyền đúng về bộ điều khiển. |
| Phản hồi dừng hoặc đảo chiều | Mô phỏng tình huống có vật cản theo quy trình an toàn để kiểm tra cửa có dừng hoặc phản hồi như thiết kế hay không. | Cửa vẫn vận hành khi có vật cản, gia tăng nguy cơ va chạm và hư hỏng hàng hóa. |
| Nút dừng khẩn cấp và cảnh báo | Rà soát vị trí dễ thao tác, biển nhận diện, khả năng dừng hệ thống và trạng thái đèn/còi cảnh báo khi cần. | Người vận hành khó phản ứng kịp khi xảy ra tình huống bất thường. |
| Biên bản kiểm tra và bàn giao | Ghi nhận cấu hình thực tế, vị trí thiết bị, kết quả kiểm tra và người phụ trách vận hành. | Khó truy vết khi phát sinh lỗi hoặc khi thay đổi nhân sự bảo trì. |
Các thiết bị an toàn thường gặp trên cửa cuốn công nghiệp
Mỗi khu vực cửa có đặc điểm vận hành khác nhau, vì vậy phương án an toàn không nên áp dụng theo một cấu hình chung. Việc lựa chọn cần dựa trên kết cấu cửa, cách cửa vận hành, đối tượng di chuyển qua lại và quy trình sản xuất của nhà xưởng.
Cảm biến quang điện
Cảm biến quang thường được bố trí để tạo vùng nhận biết tại lối đi của cửa. Khi có người, xe nâng hoặc hàng hóa cắt ngang vùng quét, thiết bị có thể gửi tín hiệu về bộ điều khiển. Hạng mục quan trọng là vị trí lắp đặt, độ thẳng hàng, khả năng bị bám bụi và nguy cơ va chạm từ hoạt động nội bộ.
Cạnh an toàn hoặc cảm biến vật cản tại đáy cửa
Cảm biến vật cản tại khu vực đáy cửa hỗ trợ nhận biết va chạm trực tiếp trong hành trình đóng. Đây là nhóm thiết bị cần được kiểm tra kỹ về độ kín, tình trạng cơ khí, dây dẫn và phản hồi về hộp điều khiển. Không nên tiếp tục vận hành nếu thiết bị bị nứt, lỏng, biến dạng hoặc phản hồi không ổn định.
Công tắc hành trình và phản hồi vị trí
Công tắc hành trình không phải là cảm biến vật cản, nhưng có liên quan trực tiếp đến hành trình lên xuống của cửa. Khi hệ thống phản hồi vị trí không chính xác, cửa có thể dừng sai vị trí, đóng chưa hết hoặc chạy quá hành trình. Vì vậy, khi kiểm tra cảm biến an toàn cũng cần đánh giá tổng thể bộ tời, trục, ray, tín hiệu giới hạn hành trình và tủ điều khiển.
Đèn cảnh báo, còi báo và nút dừng khẩn cấp
Đây là các thành phần hỗ trợ người vận hành nhận biết cửa chuẩn bị đóng mở hoặc đang gặp tình huống bất thường. Vị trí nút dừng khẩn cấp cần dễ nhận biết, không bị che bởi hàng hóa và được hướng dẫn rõ cho bộ phận liên quan. Cấu hình chi tiết phải được xác định sau khi khảo sát thực tế tại từng khu vực cửa.

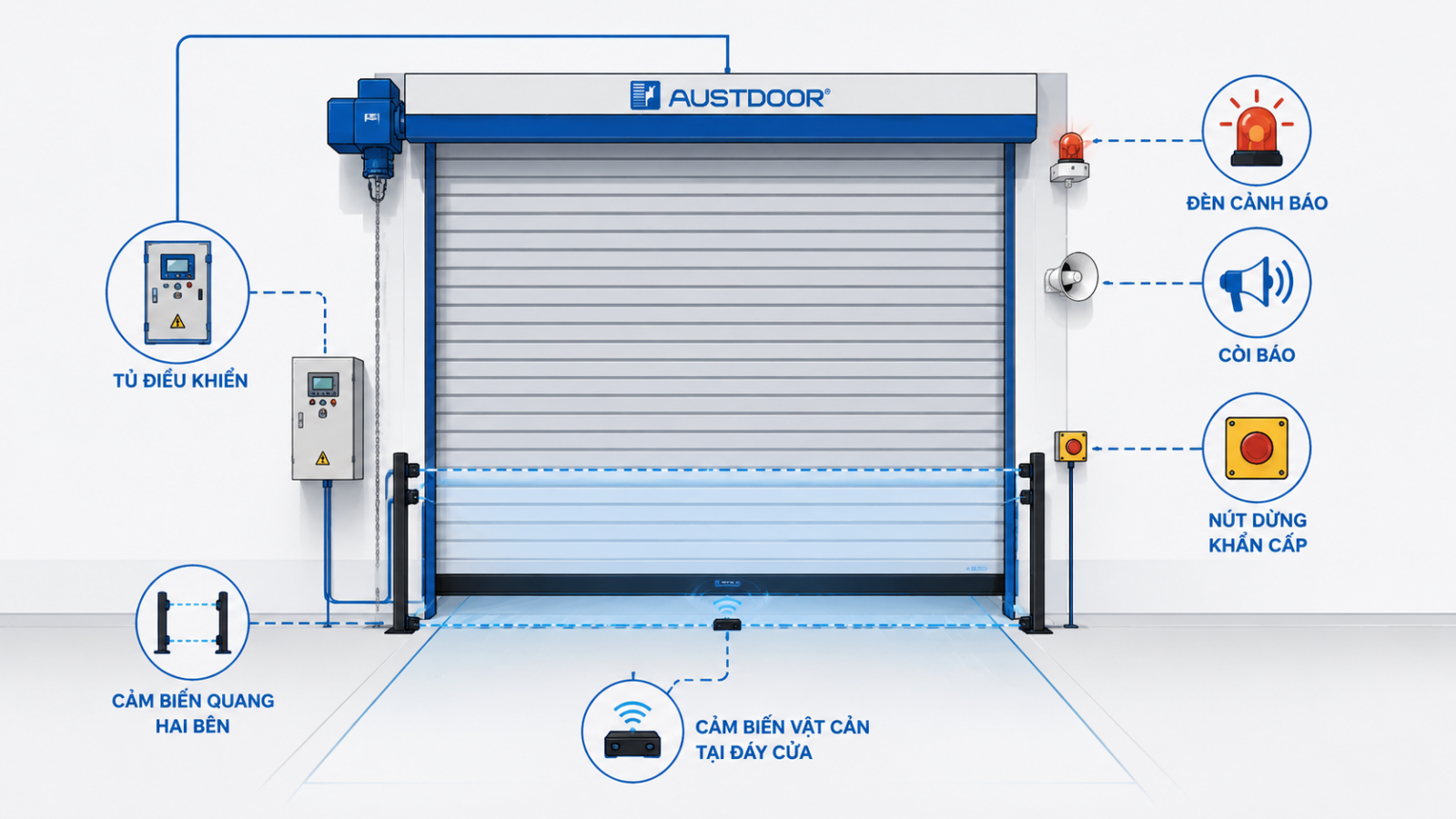

Sơ đồ minh họa vị trí tham khảo của cảm biến an toàn, nút dừng khẩn cấp và đèn cảnh báo cho cửa cuốn công nghiệp.
Dấu hiệu lỗi cảm biến, rủi ro vận hành và hướng xử lý an toàn
Một số lỗi có thể bắt nguồn từ cảm biến, nhưng cũng có thể liên quan đến nguồn điện, dây tín hiệu, hộp điều khiển hoặc cơ cấu cửa. Vì vậy, không nên tự ý đấu nối lại dây, thay đổi cài đặt tủ điều khiển hoặc vô hiệu hóa cảm biến chỉ để cửa hoạt động tạm thời.
| Dấu hiệu nhận biết | Nguyên nhân có thể gặp | Khuyến nghị xử lý |
|---|---|---|
| Cửa vẫn tiếp tục đóng khi vùng cảm biến bị che. | Cảm biến lệch vị trí, bẩn bề mặt, mất nguồn, dây tín hiệu lỗi hoặc logic điều khiển không phản hồi. | Tạm ngừng vận hành khu vực cửa, đặt cảnh báo và liên hệ kỹ thuật viên kiểm tra toàn bộ chuỗi tín hiệu. |
| Cửa dừng hoặc đảo chiều liên tục dù không có vật cản. | Bề mặt cảm biến bám bụi, rung động, vật che vùng quét, dây chập chờn hoặc vị trí lắp không phù hợp. | Kiểm tra vùng quét và điều kiện môi trường; không tự bỏ qua tín hiệu lỗi nếu chưa xác định nguyên nhân. |
| Đèn báo cảm biến có tín hiệu nhưng cửa không phản hồi. | Lỗi đầu vào tủ điều khiển, tiếp điểm, cáp tín hiệu hoặc cấu hình liên động. | Đối chiếu hồ sơ đấu nối, kiểm tra bởi kỹ thuật viên có chuyên môn về cửa cuốn và điều khiển. |
| Cảm biến hoặc giá đỡ bị va chạm, nứt vỡ, lỏng vít. | Xe nâng, xe đẩy hàng, pallet hoặc hoạt động vận chuyển sát khu vực cửa. | Không vận hành như bình thường cho đến khi đánh giá lại vị trí lắp và độ ổn định của thiết bị. |
| Cửa vận hành bất thường sau khi thay bộ tời hoặc sửa tủ điều khiển. | Hệ thống chưa được kiểm tra lại tín hiệu an toàn, hành trình và logic phản hồi. | Thực hiện kiểm tra nghiệm thu sau sửa chữa trước khi bàn giao cho bộ phận vận hành. |
Quy trình kiểm tra cảm biến an toàn cửa cuốn tại nhà xưởng
Quy trình dưới đây mang tính tham khảo để phòng bảo trì chuẩn bị hiện trạng và phối hợp cùng đơn vị kỹ thuật. Việc đấu nối, thay thế linh kiện hoặc thay đổi logic điều khiển nên được thực hiện bởi người có chuyên môn và theo hồ sơ kỹ thuật của hệ thống cửa.
- Khoanh vùng khu vực kiểm tra: thông báo cho bộ phận liên quan, hạn chế người và phương tiện đi qua khu vực cửa.
- Kiểm tra trực quan: quan sát cảm biến, giá đỡ, dây dẫn, hộp nối, ray cửa, đáy cửa và khu vực phía trước cửa.
- Rà soát nguồn và tín hiệu: kiểm tra trạng thái đèn báo, nguồn cấp, đầu vào tủ điều khiển và các điểm kết nối theo hồ sơ kỹ thuật.
- Kiểm tra phản hồi an toàn: thực hiện thử nghiệm theo phương án an toàn để đánh giá chức năng dừng hoặc phản hồi khi có vật cản.
- Kiểm tra nút dừng khẩn cấp và cảnh báo: xác nhận thao tác dừng, đèn cảnh báo và còi báo hoạt động đúng phạm vi đã thiết kế.
- Ghi nhận kết quả: lập biên bản kiểm tra, lưu vị trí thiết bị, mô tả lỗi phát hiện và đề xuất xử lý trước khi bàn giao vận hành.
Nếu lỗi xuất hiện cùng lúc với tiếng kêu bất thường, cửa lên xuống chậm, cửa bị lệch hoặc hành trình thiếu ổn định, nên kiểm tra thêm nhóm phụ kiện cửa cuốn Austdoor và tình trạng bộ tời cửa cuốn. Đây là các bộ phận có thể ảnh hưởng trực tiếp đến khả năng vận hành và phản hồi của toàn hệ thống.
Khi nào nên tích hợp cảm biến với tủ điều khiển PLC cửa cuốn?
Không phải mọi cửa cuốn công nghiệp đều bắt buộc dùng PLC riêng. Tuy nhiên, với nhà máy có nhiều cửa, cần liên động với dây chuyền, có yêu cầu kiểm soát trạng thái mở đóng, cảnh báo tập trung hoặc quản lý theo khu vực, việc tích hợp tín hiệu cảm biến với hệ thống điều khiển có thể cần được xem xét.
Trong trường hợp đó, cảm biến không chỉ làm nhiệm vụ phát hiện vật cản mà còn trở thành tín hiệu đầu vào cho logic liên động. Doanh nghiệp có thể tham khảo thêm bài tủ điều khiển PLC cửa cuốn để xác định khi nào hệ thống cần mở rộng khả năng điều khiển và giám sát.

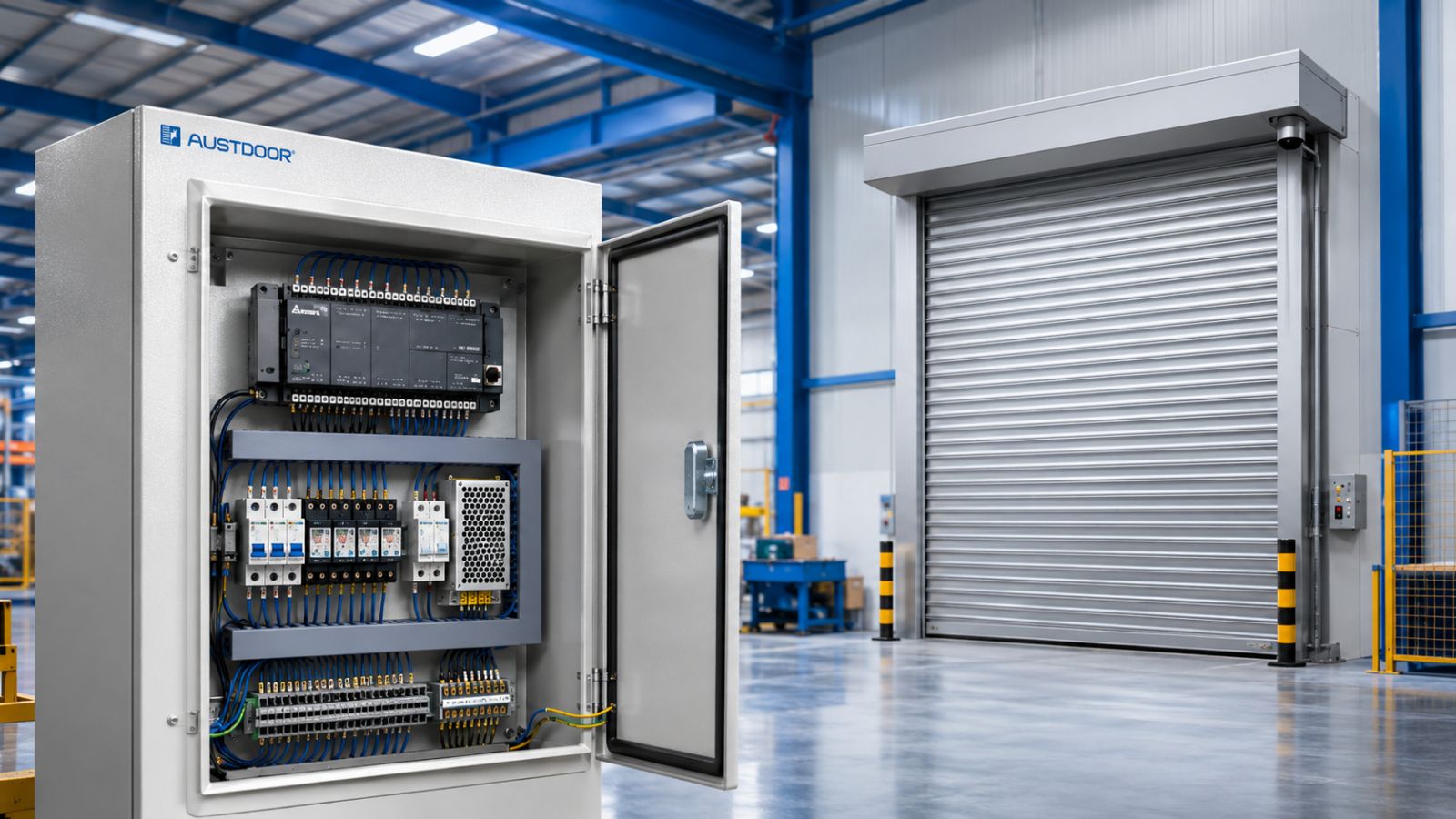

Tủ điều khiển và cảm biến cần được kiểm tra đồng bộ khi cửa cuốn có yêu cầu liên động tự động hóa.
Lưu ý bảo trì để duy trì an toàn cửa cuốn công nghiệp
Bảo trì thiết bị an toàn không nên chỉ thực hiện khi cửa dừng hoạt động. Nhà xưởng cần có lịch kiểm tra phù hợp với mức độ sử dụng, môi trường bụi, độ ẩm, nguy cơ va chạm và yêu cầu vận hành thực tế. Sau những sự kiện như va chạm xe nâng, thay đổi mặt bằng, thay bộ tời hoặc sửa tủ điều khiển, hệ thống cảm biến cũng cần được kiểm tra lại trước khi vận hành bình thường.
- Không che khuất vùng cảm biến bằng pallet, vật tư hoặc biển báo tạm.
- Không tự tháo bỏ, đấu tắt hoặc vô hiệu hóa thiết bị an toàn để cửa vận hành tạm thời.
- Giữ khu vực ray, đáy cửa và vị trí lắp cảm biến sạch, dễ quan sát.
- Phân công người phụ trách ghi nhận sự cố, tình trạng kiểm tra và thời điểm bảo trì.
- Kiểm tra lại toàn bộ cửa sau khi có va chạm, thay linh kiện hoặc can thiệp vào tủ điều khiển.
- Liên hệ đơn vị kỹ thuật khi cửa có dấu hiệu phản hồi sai, kêu lớn, rung lắc hoặc dừng bất thường.
Với các hệ thống cần kiểm tra, bảo trì hoặc xử lý sự cố, doanh nghiệp có thể tham khảo trang dịch vụ bảo hành. Các công trình thực tế cũng nên được đối chiếu với trang công trình cửa cuốn để tham khảo cách triển khai phù hợp theo loại nhà xưởng và nhu cầu vận hành.
Câu hỏi thường gặp về cảm biến an toàn cửa cuốn công nghiệp
Cảm biến an toàn cửa cuốn công nghiệp có bắt buộc phải lắp không?
Nhu cầu lắp đặt phụ thuộc vào loại cửa, khu vực vận hành, mức độ tự động hóa, luồng người và phương tiện qua lại. Với cửa nhà xưởng có xe nâng, hoạt động xuất nhập hàng hoặc tần suất đóng mở cao, giải pháp cảm biến an toàn nên được đánh giá trong quá trình khảo sát để giảm rủi ro va chạm.
Cảm biến quang và cảm biến vật cản có giống nhau không?
Không hoàn toàn giống nhau. Cảm biến quang thường phát hiện vật cản trong vùng quét trước khi cửa chạm vào vật thể. Cảm biến vật cản hoặc cạnh an toàn tại đáy cửa hỗ trợ nhận biết va chạm trực tiếp. Mỗi thiết bị có vai trò riêng và có thể cần kết hợp tùy theo cấu hình cửa.
Vì sao cảm biến có đèn báo nhưng cửa vẫn không dừng?
Đèn báo chỉ phản ánh một phần trạng thái của thiết bị. Lỗi có thể nằm ở dây tín hiệu, đầu vào bộ điều khiển, điểm đấu nối, nguồn cấp hoặc logic liên động. Không nên tự thay đổi dây đấu hoặc cài đặt nếu chưa có người có chuyên môn kiểm tra.
Khi nào cảm biến cửa cuốn nên kết nối với PLC?
PLC thường được xem xét khi cửa cần liên động với nhiều thiết bị, quản lý nhiều khu vực cửa, cảnh báo tập trung hoặc có yêu cầu giám sát trạng thái theo quy trình sản xuất. Việc quyết định cần dựa trên khảo sát hệ thống thực tế, không nên chỉ dựa trên một cấu hình mẫu.
Bao lâu nên kiểm tra cảm biến an toàn cửa cuốn?
Tần suất kiểm tra phụ thuộc vào mức độ sử dụng, môi trường nhà xưởng, nguy cơ va chạm và hướng dẫn kỹ thuật của hệ thống đang dùng. Ngoài lịch bảo trì định kỳ, cần kiểm tra ngay sau khi cửa va chạm, thay linh kiện, sửa tủ điều khiển hoặc xuất hiện phản hồi bất thường.
Kết luận
Cảm biến an toàn cửa cuốn công nghiệp chỉ phát huy hiệu quả khi được kiểm tra đồng bộ với cơ cấu cửa, bộ tời, tủ điều khiển, nguồn điện và phương án vận hành tại nhà xưởng. Thay vì chỉ thay một thiết bị khi cửa báo lỗi, doanh nghiệp nên đánh giá tổng thể để xác định đúng nguyên nhân và giảm rủi ro gián đoạn sản xuất.
